ОПИСАНИЕ ИНТЕГРИРОВАННОЙ СИСТЕМЫ ОХРАНЫ

Назначение системы

Система предназначена:

  • Для сбора, обработки, передачи, отображения и регистрации извещений о состоянии шлейфов охранной, тревожной и пожарной сигнализации
  • Для контроля и управления доступом (управление преграждающими устройствами типа шлагбаум, турникет, ворота, шлюз, дверь и т.п.)
  • Для видеонаблюдения и видеоконтроля охраняемых объектов
  • Для управления пожарной автоматикой объекта
  • Для управления инженерными системами зданий

Основные технические данные системы в варианте использования одной ветви интерфейса RS-485 и программного обеспечения АРМ «Орион»:

Количество приборов, подключаемых к линии интерфейса RS-485

до 127

Число зон

до 16 000

Количество зон, объединяемых в разделы (АРМ «Орион»)

до 16 000

Количество зон, объединяемых в разделы (ПКУ С2000)

до 512

Количество разделов (АРМ «Орион»)

до 10 000

Количество разделов (ПКУ С2000)

до 255

Количество точек доступа

до 254

Количество выходов для управления внешними устройствами (АРМ «Орион»)

до 16 000

Количество выходов для управления внешними устройствами (ПКУ С2000)

до 255

Количество пользователей (АРМ «Орион»)

до 30 000

Количество пользователей (ПКУ С2000)

до 511

Длина линии интерфейса RS-485

до 4 000 м

При использовании разветвленного сетевого управления (АРМ «Орион Про» и ПКУ С2000 v. 1.20 и выше) возможности системы существенно выше:

Количество автоматизированных рабочих мест (РМ)

до 64

Количество ПКУ, подключенных к одному порту RS-232

до 127

Количество одновременно используемых портов RS-232

до 4

Количество зон

до 2 048 382

Количество зон, объединяемых в разделы

до 64 897

Количество разделов

до 32 385

Количество выходов для управления внешними устройствами

до 64 897

Количество точек доступа

до 32 385

Количество пользователей

до 64 897

Количество приборов, подключаемых к линии интерфейса RS-485

до 16 129

Длина одной ветви линии интерфейса RS-485 (нижний уровень)

до 4 000 м

Длина ветви линии интерфейса RS-485 (верхний уровень)

до 3 000 м



Во втором варианте использования системы пульт «С2000» выполняет функции системного контроллера, опрашивая подключенные к интерфейсу RS-485 приборы системы. АРМ «Орион Про» опрашивает состояния приборов и выдает им команды через подключенные по интерфейсу RS-485 пульты «С2000».

Максимальные функции системы могут быть реализованы только при использовании сетевого контроллера. Вместе с тем, ряд приборов ИСО «Орион» допускает и автономную работу. При автономной работе реализуются функциональные возможности самого прибора, такие как охранно-пожарная сигнализация, функции управления и контроля доступа, управление пожаротушением.

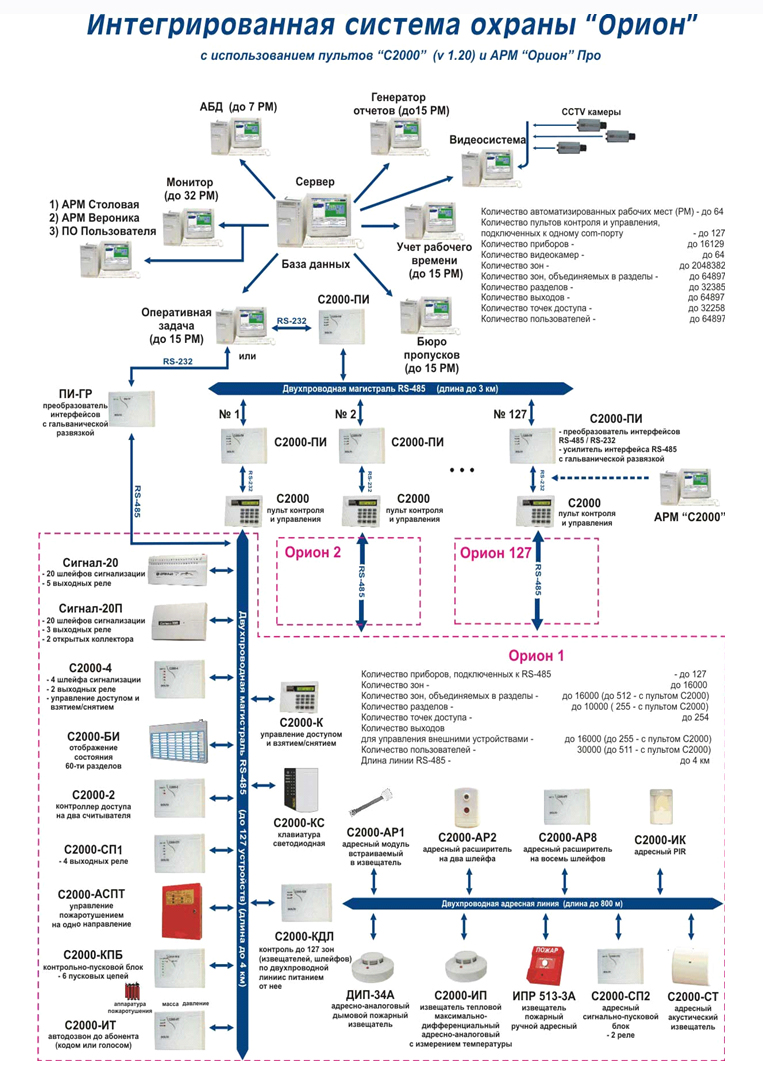

Основой объединения приборов в систему служит линия связи интерфейса RS-485.

Функция

Особенности

Охранная сигнализация



  • независимый контроль в одном шлейфе контакта тревоги и контакта блокировки датчика
  • защита шлейфов от саботажа путем отслеживания резких изменений сопротивления шлейфа, не выходящих за рамки порогов срабатывания
  • защита от ложных срабатываний сигнализации за счет высокого напряжения в шлейфах сигнализации (24 В), цифровой фильтрации сигналов сети переменного тока, импульсных наводок, электростатических воздействий и других электромагнитных помех
  • автоматический сброс тревоги извещателей с питанием по шлейфу при взятии под охрану
  • речевое предупреждение дежурного на АРМ «Орион» о возможном саботаже шлейфов сигнализации при изменении сопротивления шлейфа на определенную величину при взятии его под охрану
  • разнообразные способы взятия под охрану/снятия с охраны
  • протоколирование всех событий, происходящих в системе
  • отображение состояний зон, разделов, точек доступа, приемно-контрольных приборов, считывающих устройств, видеокамер на графических планах помещений
  • механизм задания полномочий по взятию/снятию и доступу для персонала и посетителей, путем программирования уровней доступа
  • гибкое разграничение полномочий дежурных и администраторов АРМа за счет многоуровневой системы паролей и возможность подключения биометрических систем ограничения доступа к программам АРМ
  • мощная поддержка макроязыка сценариев управления, позволяющих выдавать одну или комплекс команд приемно-контрольным приборам, исполнительным устройствам, а также программному обеспечению системы как по событию в системе или временному расписанию, так и по команде оператора
  • речевое оповещение по тревогам, возможность записи и воспроизведения пользовательских речевых сообщений
  • многоступенчатая обработка тревог
  • вывод информационных карточек по каждому элементу системы, а также по персоналу или посетителям
  • защита системы от запуска несанкционированных программ
  • отсутствие ограничений на количество зон в разделе

Контроль доступа



  • управление от ключей Touch Memory, Proximity-карт или PIN-кода
  • централизованное и распределенное (локальное) хранение ключей доступа
  • функции контроля повторного прохода
  • временные зоны
  • энергонезависимый календарь
  • поиск сотрудников
  • учет рабочего времени
  • отчеты по оставшимся в помещениях на текущее время
  • низкие затраты в расчете на одну дверь
  • управление от ключей Touch Memory, Proximity-карт или PIN-кода

Видеонаблюдение и видеоконтроль



  • подключение к компьютерам неограниченного количества видеокамер
  • вывод видео на экран
  • детекция движения
  • детекция «забытых» вещей
  • планирование областей при применении детектора
  • цифровое масштабирование изображений
  • запись видео на жесткий диск и его просмотр, поиск по дате, времени, номеру камеры
  • звуковое сопровождение тревог
  • запись пред- и после- тревожных ситуаций с возможностью настройки времени записи
  • возможность создания удаленных рабочих мест
  • возможность телеметрического управления двухкоординатными поворотными устройствами
  • «живое» видео, сравнение видеоизображения с камеры с изображением из базы данных на одном экране при поднесении карты доступа
  • интеграцию с системой «Орион»
  • реагирование системы на самые разнообразные события: от тревоги и предоставления доступа до удаленного управления постановкой на охрану

Управление инженерными системами зданий



  • измерение значений аналоговых параметров (температура, задымленность, влажность, освещенность)
  • управление системами кондиционирования, отопления, вентиляции, оповещения, аварийной сигнализации
  • программирование сценариев для управления инженерными системами зданий как по результатам измерений, событиям в системе или временному расписанию, так и по командам оператора

Возможности системы

Система обеспечивает:

  • Модульную структуру, позволяющую оптимально оборудовать как малые, так и очень большие распределенные объекты
  • Низкие затраты в расчете на один шлейф или одну точку прохода
  • Защищенный протокол обмена по каналу связи между пультом и приборами
  • Микропроцессорный анализ сигнала в шлейфах сигнализации, возможность измерения сопротивления шлейфа для предотвращения саботажа
  • Возможность использования одной и той же Proximity карты или ключа Touch memory для взятия под охрану/снятия с охраны и управления доступом несколькими способами:
    • децентрализованно:
    • - с помощью клавиатуры,
      - с помощью ключа Touch memory,
      - с помощью дистанционных пластиковых карт,
      - комбинированным способом (клавиатура плюс дистанционная карта).
    • централизованно:
    • - с помощью пульта «С2000»
      - с помощью пульта «С2000-КС»
      - с помощью компьютера
  • Контроль и управление доступом через точки входа типа двери, турникеты, шлюзы, шлагбаумы
  • Видеонаблюдение, видеоконтроль и регистрация тревожных ситуаций
  • Управление устройствами автоматического пожаротушения, оповещения, дымоудаления, кондиционирования


Состав системы

Приборы и устройства, входящие в состав системы, можно разделить на шесть групп.

Первая группа — это приборы, имеющие радиальные шлейфы сигнализации. Приборы этой группы могут работать в автономном режиме и в составе системы, под управлением сетевого контроллера.

Вторая группа приборов составляет подсистему передачи извещений. К этой группе относится контроллер и адресные расширители, извещатели и сигнально-пусковые блоки. Контроллер этой группы имеет одну адресную линию связи, к которой подключаются адресные расширители, адресные извещатели и сигнально-пусковые блоки, при этом контроллер может работать только в составе системы, под управлением сетевого контроллера.

Третья группа — приборы, обеспечивающие функции контроля доступа. К этой группе относится контроллер, реализующий функцию контроля доступа «вход/выход» для одной двери или функцию «вход» или «выход» для двух дверей, реализует только функцию «вход» или «выход» для одной двери. Контроллеры могут использоваться для управления доступом на преграждающих устройствах типа «дверь», «турникет», «шлагбаум», «шлюз» и т.п. Приборы этой группы могут работать в составе системы, под управлением сетевого контроллера или автономно.

Четвертая группа — устройства управления, индикации и передачи извещений на внешние системы. Устройства этой группы предназначены для обеспечения функций управления взятием под охрану, снятия с охраны разделов, контроля и управления доступом, отображения состояния разделов системы, управления исполнительными устройствами, а также для передачи извещений на пульты централизованной охраны и пользователям системы. Устройства этой группы не обладают возможностью автономной работы и предназначены для функционирования только в составе системы, под управлением сетевого контроллера.

Пятая группа — сетевые контроллеры и интерфейсные преобразователи. К этой группе приборов относятся контрольные панели и персональный компьютер, с установленным на нем программным обеспечением АРМ и преобразователем интерфейса. Основным назначением преобразователя интерфейса является построение верхнего уровня интерфейса управления сложной распределенной системой, использующей древовидную топологию интерфейса, а также удлинение интерфейса RS-485 и локализацию короткого замыкания линии интерфейса RS-485, при реализации кольцевой или древовидной структуры линий интерфейса.

В сложной распределенной системе может использоваться компьютерная сеть, которая также позволяет использовать произвольную топологию.

Функциональные возможности и особенности

Все устройства, входящие в ИСО, имеют несколько общих функциональных особенностей.

Электропитание всех устройств осуществляется от источников постоянного тока номинального напряжения 12 В или 24 В. Поэтому при построении системы охраны или контроля доступа, с использованием ИСО, для электропитания приборов необходимо использовать резервированные источники электропитания постоянного тока. Для этого могут применяться источники питания постоянного тока напряжением 12 В и напряжением 24 В, либо другие с аналогичными характеристиками.

Все радиальные шлейфы сигнализации приборов имеют напряжение 24 В, независимо от напряжения питания самих приборов, и в них могут включаться любые извещатели с выходом типа "сухой контакт" или с питанием от шлейфа сигнализации. Охранные типы шлейфов контролируются приборами не только по границам зоны «Нормы», но и при быстром изменении сопротивления шлейфа более чем на 10% за время менее 5 минут, а также могут контролироваться не только во взятом состоянии, но и в снятом, при этом в сетевой контроллер передаются сообщения о нарушении шлейфа и о его восстановлении. Охранный шлейф типа 5 (тип шлейфа задается при программировании пользователем) имеет возможность независимого контроля в одном шлейфе контакта тревоги и контакта блокировки датчика. При нарушении любого из этих контактов во взятом состоянии, прибор передает в сетевой контроллер сообщение о тревоге. При размыкании контакта блокировки в снятом состоянии, прибор передает сообщение о нарушении блокировки корпуса датчика. При восстановлении — сообщение о восстановлении блокировки корпуса.

В системе от сетевого контроллера дистанционно можно запрашивать показания аналого-цифрового преобразователя каждого из приборов и получать измеренные значения сопротивления каждого шлейфа сигнализации в цифровом коде, который можно перевести в значение сопротивления в кОм.

В приборах системы можно задавать для исполнительных выходов различные тактики работы этих выходов в зависимости от различных событий: «Тревога», «Внимание», «Пожар», «Неисправность», «Нарушение и восстановление технологического типа шлейфа», «Взятие под охрану», «Снятие с охраны» - всего более 30 тактик работы каждого из выходов приборов.

Все устройства ИСО допускают работу в составе системы, под управлением сетевого контроллера. Максимальное количество приборов в системе, управляемых одним сетевым контроллером не может превышать 127. При использовании нескольких сетевых контроллеров максимальное количество приборов может быть более 16 000.

Все устройства ИСО допускают возможность изменения (настройки) конфигурационных параметров на конкретные требования. При поставке устройств с завода-изготовителя установленная конфигурация ориентирована на некоторые усредненные требования типичного объекта. На основе оборудования ИСО могут быть построены комбинированные системы, объединяющие в себе функции охранной сигнализации, пожарной сигнализации, контроля доступа, управления видеонаблюдением и управления инженерными системами зданий. При этом в комбинированных системах могут быть реализованы различные функциональные возможности.



Сведения по сертификации изделий системы "Орион"

Название

Сертификат соответствия

Сертификат пожарной
безопасности

Сигнал-20

РОСС RU.ОС03.Н00379
28.12.2004 - 27.12.2007

ССПБ.RU.ОП021.В00379
28.12.2004 - 27.12.2007

Сигнал-20П,
Сигнал-20П SMD

РОСС RU.ББ02.Н02435
15.12.2004 - 14.12.2007

ССПБ.RU.УП001.В04293
15.12.2004 - 14.12.2007

С2000

РОСС RU.ББ02.Н02436
15.12.2004 - 14.12.2007

ССПБ.RU.УП001.В04294
15.12.2004 - 14.12.2007

С2000М

РОСС RU.ББ02.Н02436
15.12.2004 - 14.12.2007

ССПБ.RU.УП001.В04294
15.12.2004 - 14.12.2007

С2000-КС

РОСС RU.ББ02.H01720
29.05.2003 - 28.05.2006

ССПБ.RU.УП001.В03170
29.05.2003 - 28.05.2006

С2000-4

РОСС RU.ББ02.H01373
03.07.2002 - 02.07.2005

ССПБ.RU.УП001.В02586
03.07.2002 - 02.07.2005

С2000-2

РОСС RU.МЕ61.В01579
10.04.2003 - 09.04.2006



С2000-СП1

РОСС RU.ББ02.H01374
03.07.2002 - 02.07.2005

ССПБ.RU.УП001.В02587
03.07.2002 - 02.07.2005

С2000-К

РОСС RU.МЕ61.В01395
12.07.2002 - 11.07.2005



С2000-АСПТ

РОСС RU.ББ02.H02598
04.05.2005 - 03.05.2008

ССПБ.RU.УП001.В04537
04.05.2005 - 03.05.2008

С2000-КПБ

РОСС RU.ББ02.H01584
12.02.2003 - 11.02.2006

ССПБ.RU.УП001.В02937
12.02.2003 - 11.02.2006

С2000-БИ

РОСС RU.МЕ61.В02357
17.12.2004 - 16.12.2007



С2000-ИТ

РОСС RU.МЕ61.В02358
17.12.2004 - 16.12.2007



С2000-Proxy

РОСС RU.МЕ61.В02216
28.09.2004 - 24.09.2007



С2000-Proxy H

РОСС RU.МЕ61.В02217
28.09.2004 - 24.09.2007



Proxy-2A

РОСС RU.МЕ61.В01923
27.01.2004 - 26.01.2007



Proxy-3A

РОСС RU.МЕ61.В02218
28.09.2004 - 24.09.2007



Proxy-Long

РОСС RU.МЕ61.В02219
28.09.2004 - 24.09.2007



СПИ-2000А
в составе:
С2000-КДЛ
С2000-АР1
С2000-АР2
С2000-АР8

РОСС RU.ББ02.H01756
30.06.2003 - 29.06.2006

ССПБ.RU.УП001.В03218
30.06.2003 - 29.06.2006

С2000-СП2

РОСС RU.ББ02.H01583
12.02.2003 - 11.02.2006

ССПБ.RU.УП001.В02936
12.02.2003 - 11.02.2006

ДИП-34А

РОСС RU.ББ02.H01757
30.06.2003 - 29.06.2006

ССПБ.RU.УП001.В03219
30.06.2003 - 29.06.2006

С2000-ИП

РОСС RU.ББ02.H02596
25.04.2005 - 24.04.2008

ССПБ.RU.УП001.В04535
25.04.2005 - 24.04.2008

ИПР 513-3А

РОСС RU.ББ02.H02597
25.04.2005 - 24.04.2008

ССПБ.RU.УП001.В04536
25.04.2005 - 24.04.2008

С2000-ИК

РОСС RU.МЕ61.А01559
на партию



С2000-СТ

РОСС RU.МЕ61.В01741
19.08.2003 - 18.08.2006



ПИ-ГР

РОСС RU.МЕ61.В02356
17.12.2004 - 16.12.2007



С2000-ПИ

РОСС RU.МЕ61.В01454
23.09.2002 - 22.09.2005



РИП-12 (исп.01)

РОСС RU.ББ02.Н01375
03.07.2002 - 02.07.2005

ССПБ.RU.УП001.В02588
03.07.2002 -02.07.2005

РИП-12 (исп. 02)
РИП-12 (исп. 04)
РИП-12В-1А-1,2Ач
РИП-12-1А-1,2Ач "Protection"
РИП-12-1А-7Ач "Protection"

РОСС RU.ББ02.H02047
19.01.2004 - 21.11.2006

ССПБ.RU.УП001.В03636
19.01.2004 - 21.11.2006

МП 24/12 В

РОСС RU.ББ02.H02049
19 .01.2004 - 21.11.2006

ССПБ.RU.УП001.В03638
19 .01.2004 - 21.11.2006

РИП-24 (исп. 01)

РОСС RU.ББ02.H01358
17.06.2002 - 16.06.2005

ССПБ.RU.УП001.В02558
17.06.2002 - 16.06.2005

РИП-24 (исп. 02)
РИП-24 (исп. 04)
РИП-24-0,8А-4Ач "Protection"

РОСС RU.ББ02.H02048
19.01.2004 - 21.11.2006

ССПБ.RU.УП001.В03637
19.01.2004 - 21.11.2006
